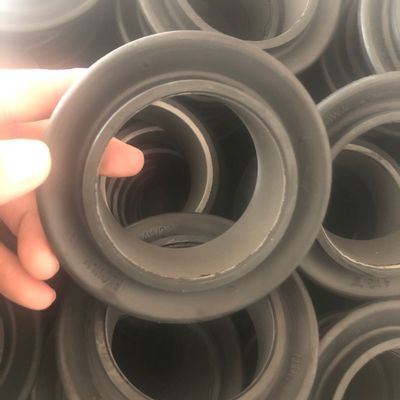

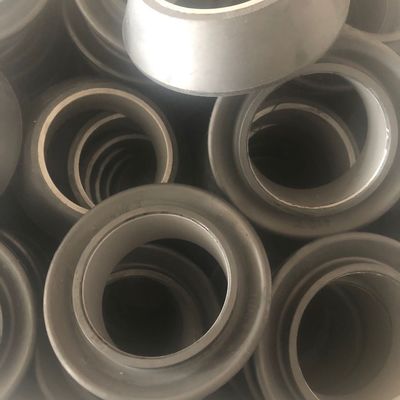

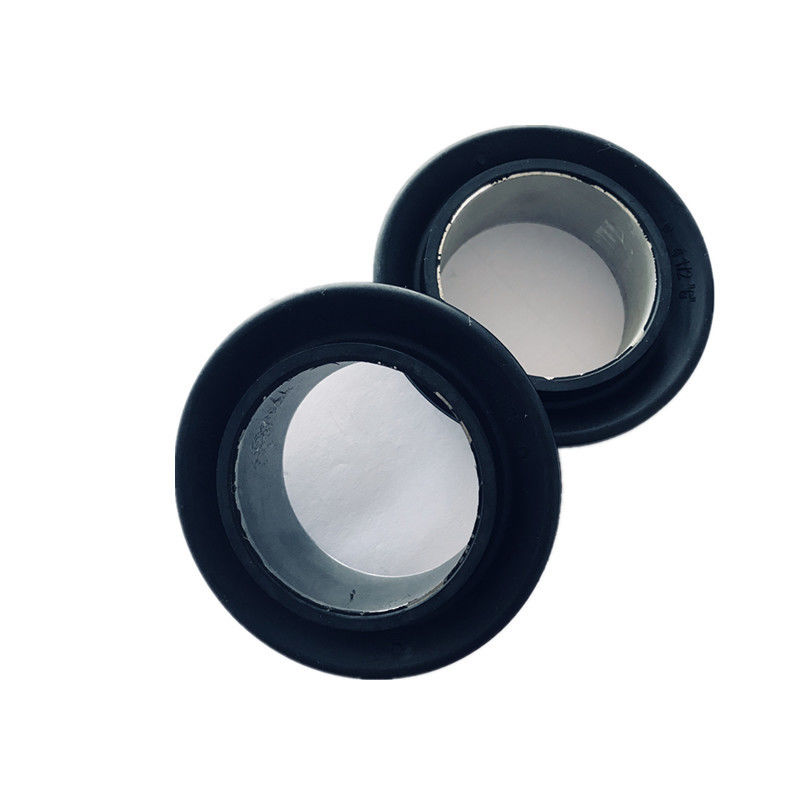

V-Type Rubber Swab Cups Selection Bushing and Mandrel Fit
Cangkir swab tipe V tercantum dalam konfigurasi tugas ringan dan tugas berat untuk pertanyaan pengangkatan cairan.dan meninjau profil bibir terhadap lubang tabung yang sebenarnya dan pembatasanTentukan apakah busing yang diperlukan adalah aluminium atau baja pada gambar pesanan; baris dimensi inti baja di bawah ini menggambarkan konfigurasi yang tercantum secara terpisah.
Memberikan konsentrasi pasir, kondisi partikel, aditif cairan dan suhu operasi untuk pemilihan senyawa.persyaratan ketegangan dan kompatibilitas kimia membutuhkan data senyawa yang dipilih dan tes yang disepakati; nama Frac Fluid saja tidak menetapkan kinerja.
| Ukuran (inci; konfirmasi referensi tabung/cawan) |
Inti dan Deskripsi |
OD cangkir terdaftar (inci) |
ID cangkir terdaftar (inci) |
| 1.900" ( 1-1/2") |
Piala Swab Inti Baja |
1.530" |
0.902 " |
| 2-3/8" (2" ") |
Piala Swab Inti Baja |
1.980" |
1.120" |
| 2-7/8" (2-1/2" |
Piala Swab Inti Baja |
2.410" |
1.334" |
| 3.850" |
Piala Swab Inti Baja |
3.850" |
2.495" |
| 3.900" |
Piala Swab Inti Baja |
3.900" |
2.495" |
| 4 1/2 " |
Piala Swab Inti Baja |
4.062" |
2.495" |
| 4.610" |
Piala Swab Inti Baja |
4.610" |
2.495" |
| 4.720" |
Piala Swab Inti Baja |
4.720" |
2.495" |
| 4.850" |
Piala Swab Inti Baja |
4.850" |
2.495" |
| 5-1/2 " |
Piala Swab Inti Baja |
4.970" |
2.495" |
| 7" |
Piala Swab Inti Baja |
6.450" |
3.500" |
| 4 1/2 " |
Inti Baja, Swab Heavy Duty Cup |
4.062" |
2.495" |
Gaya cangkir swab terkait
Gaya TA: Profil cangkir terpisah yang tercantum dengan pilihan busing baja atau aluminium. Konfirmasi persyaratan beban, geometri bibir, dimensi cangkir dan senyawa karet terhadap gambar yang dipilih.
Gaya MV: Profil multi-lip dengan pilihan bushing. Tentukan antarmuka mandrel, pembatasan tabung dan kondisi pasir gantung untuk perbandingan dengan penggantian tipe V.
Gaya V: bibir terbalik dan konfigurasi tugas ringan / tugas berat dijelaskan untuk keluarga ini. Tinjau defleksi bibir, beban cairan dan pembatasan operasi dengan persyaratan perakitan;Jangan memperlakukan lip inversion sebagai perangkat perlindungan kelebihan beban yang dijamin.
Memberikan konsentrasi pasir, kondisi partikel, aditif cairan dan suhu operasi untuk pemilihan senyawa.persyaratan ketegangan dan kompatibilitas kimia membutuhkan data senyawa yang dipilih dan tes yang disepakati; nama Frac Fluid saja tidak menetapkan kinerja.
Gaya TUF: Konstruksi yang diperkuat secara internal yang terpisah. Tinjau penguatan, kondisi tabung dan persyaratan suhu menggunakan dokumentasi model tertentu.
Gaya NUF: Konstruksi cangkir karet terpisah dengan pilihan bushing baja atau aluminium.profil cangkir dan kebutuhan beban daripada mengganti dengan ukuran tabung nominal saja.
Untuk pemilihan bushing, berikan diameter mandrel, posisi bahu, pengaturan penahan dan orientasi pemasangan cangkir.mengkonfirmasi toleransi akhir dan definisi setiap sebutan ukuran pada gambar yang cocok.
Inquiry aplikasi: fluid lifting di pipa ladang minyak.
Kemasan dan pengiriman:
1: Pengiriman ekspres untuk pesanan kecil atau mendesak; konfirmasi operator dan tujuan.
2: Pengiriman udara: konfirmasi persyaratan pengiriman bandara atau pintu.
3: Pengiriman laut untuk pesanan massal; konfirmasi pengemasan dan jadwal pengiriman.
Untuk penawaran cangkir karet jenis V, kirimkan lubang tabung, gambar mandrel, OD/ID cangkir, persyaratan bus aluminium atau baja, konfigurasi tugas, kondisi cairan dan kuantitas.
