Pengantar Produk

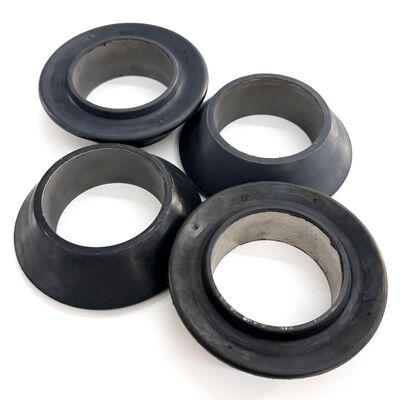

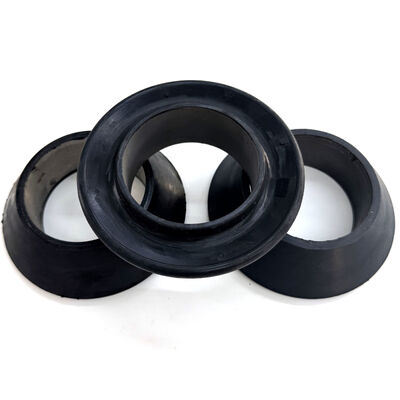

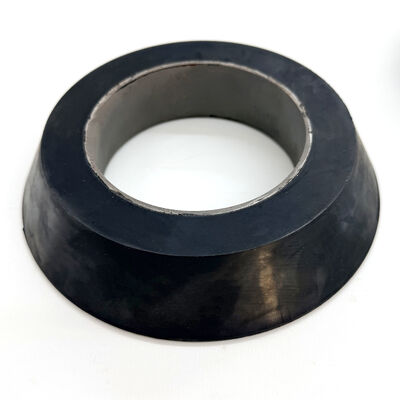

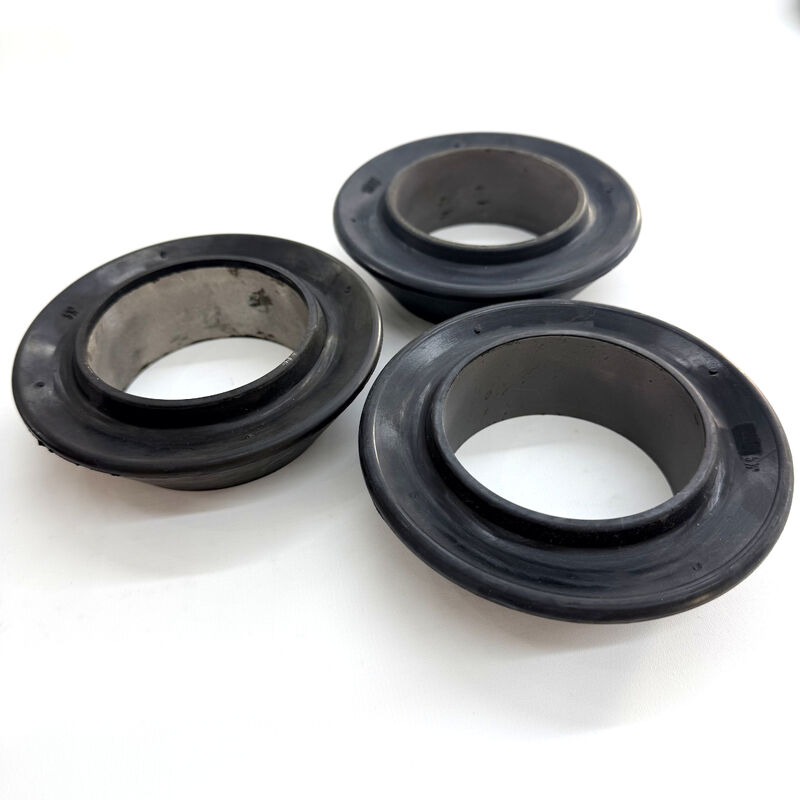

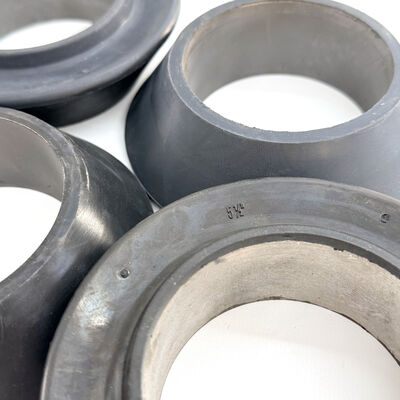

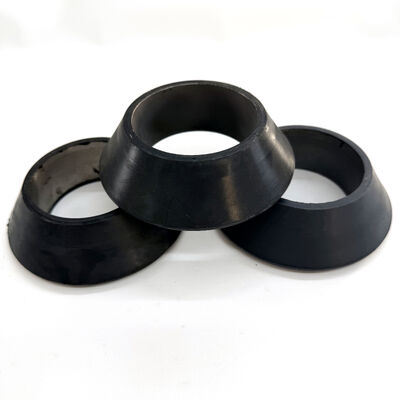

Cangkir swab lapangan minyak berukuran 4,5 inci bergaya V terdaftar untuk perawatan sumur dalam casing atau tabung yang kompatibel di mana pasir dan zat padat yang tersuspensi mungkin ada.Konfigurasi ini diidentifikasi oleh bibir fleksibel dan baja diperkuat dasarPilihan untuk layanan pasir tergantung pada ukuran partikel dan konsentrasi, cairan, kondisi lubang dan perakitan; tentukan kondisi ini ketika mengevaluasi penggantian.
4Dimensi Referensi.5-Inch: Tabel kisaran lama mencantumkan ID OD 4,062 inci × 2,495 inci untuk entri inti baja standar 4-1/2 inci, dengan entri tugas berat terpisah dengan ukuran nominal yang sama.Konfirmasi profilnya., dimensi aktual dan antarmuka mandrel untuk penggantian yang diminta.
Spesifikasi Teknis
| Ukuran Nominal |
4.5 inci |
| Gaya |
Tipe V (bibir fleksibel) |
| Jenis Aksi |
Berfungsi dengan cairan |
| Penguatan |
Pemasangan dasar diperkuat baja |
| Bahan |
Nitril Berkualitas Tinggi (NBR) |
Fitur Utama dan Keuntungan Teknik
1. Pemilihan layanan pasir: Ukuran partikel dan konsentrasi, kondisi lubang dan keausan bibir mempengaruhi pemilihan cangkir.Daftar ini tidak menyebutkan batas penanganan padat.
2. Konfigurasi Lift Cairan: Daftar yang ada mengidentifikasi penggunaan beban ringan hingga menengah. Konfirmasi beban cairan dan batas perakitan lengkap untuk cangkir yang dipilih;Tidak ada rating cangkir atau tali alat yang dinyatakan di sini.
3. Kondisi operasi: Ikuti kecepatan kabel dan prosedur masuk cairan yang disetujui. Periksa pembatasan dan puing-puing; profil V bukan dasar untuk meningkatkan kecepatan penurunan.
4. Base baja-diperkuat: Konstruksi yang terdaftar termasuk sisipan baja. Konfirmasi sisipan dimensi, retensi dan mandrel fit dari gambar yang dipilih; tidak ada rating ekstrusi terdaftar di sini.
5. Konfigurasi tumpukan cangkir: Jumlah cangkir, jarak dan retensi tergantung pada mandrel dan prosedur operasi. Tentukan perakitan lengkap dan beban yang direncanakan saat mengevaluasi tumpukan.
|
Nom. OD (inci)
|
Inti dan Deskripsi
|
OD cangkir
|
ID cangkir
|
|
1.900" ( 1-1/2")
|
Piala Swab Inti Baja
|
1.530"
|
0.902 "
|
|
2-3/8" (2" ")
|
Piala Swab Inti Baja
|
1.980"
|
1.120"
|
|
2-7/8" (2-1/2"
|
Piala Swab Inti Baja
|
2.410"
|
1.334"
|
|
3.850"
|
Piala Swab Inti Baja
|
3.850"
|
2.495"
|
|
3.900"
|
Piala Swab Inti Baja
|
3.900"
|
2.495"
|
|
4 1/2 "
|
Piala Swab Inti Baja
|
4.062"
|
2.495"
|
|
4.610"
|
Piala Swab Inti Baja
|
4.610"
|
2.495"
|
|
4.720"
|
Piala Swab Inti Baja
|
4.720"
|
2.495"
|
|
4.850"
|
Piala Swab Inti Baja
|
4.850"
|
2.495"
|
|
5-1/2 "
|
Piala Swab Inti Baja
|
4.970"
|
2.495"
|
|
7"
|
Piala Swab Inti Baja
|
6.450"
|
3.500"
|
|
4 1/2 "
|
Inti Baja, Swab Heavy Duty Cup
|
4.062"
|
2.495"
|
Mengapa Bermitra Dengan Tim Teknik Kami?
ISO 9001:2015 Standar Mutu: Fasilitas kami beroperasi di bawah Sistem Manajemen Mutu yang ketat, memastikan pengulangan di seluruh produksi bervolume tinggi.
In-House Tooling & Design: Insinyur kami membantu dengan Desain untuk Manufaktur (DFM), membantu memperbaiki geometri bagian untuk mengurangi biaya dan meningkatkan kinerja.
FAQ
Pertanyaan: Mengapa saya harus memilih cangkir tipe V atas tipe RTL untuk casing 4,5 inci?
Jawaban: Pilih dari geometri cangkir yang sebenarnya dan konfigurasi operasi, menggunakan kondisi lubang, beban cairan dan kandungan padatan.
Pertanyaan: Apa peran sisipan baja dalam cangkir beban ringan ini?
Jawaban: sisipan baja memberikan dasar yang kaku untuk dasar cangkir.penguatan ini diperlukan untuk menjaga cangkir aman pada bahu mandrel di bawah tekanan hidrostatik.
Pertanyaan: Apakah bahan NBR tahan terhadap minyak mentah?
Jawaban: Konfirmasi senyawa NBR terhadap minyak mentah yang sebenarnya, aditif dan suhu.
