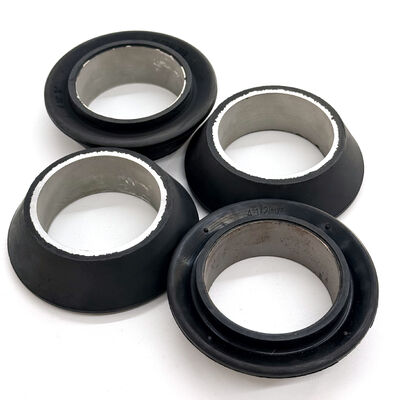

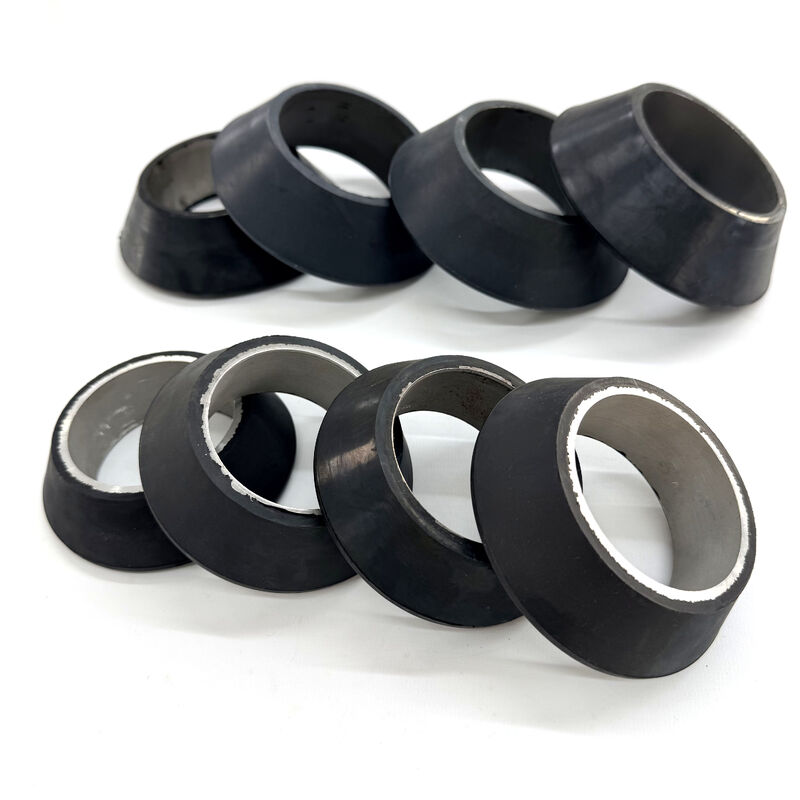

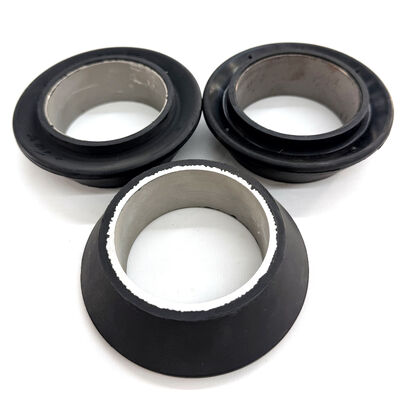

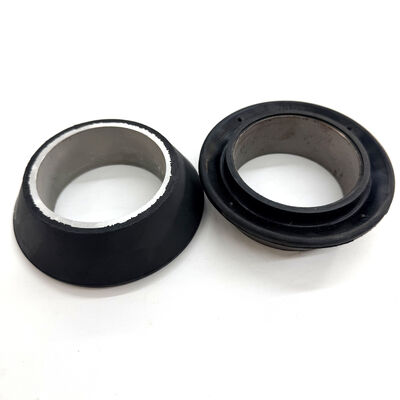

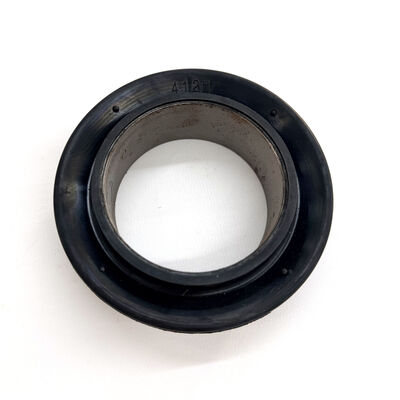

4.5 Inch V Style Swab Cup dengan Steel Reinforced Insert untuk High Pressure Well Service

Pengenalan Produk

V Style Swab Cup 4,5 inci adalah alat serbaguna dan sangat fleksibel yang dirancang untuk pemulihan cairan beban ringan hingga sedang dalam casing dan pipa bor besar. Dikenal dengan desain yang digerakkan oleh cairan, cangkir gaya V dilengkapi bibir penyegelan responsif yang mengembang di bawah tekanan hidrostatis minimal. Model ini dirancang khusus untuk sumur yang mengandung pasir, lumpur, atau padatan tersuspensi lainnya, karena profil fleksibelnya dapat secara efektif melewati serpihan selama pengoperasian sambil mempertahankan segel yang konsisten selama pengangkatan. Sisipan yang diperkuat baja terintegrasi memberikan stabilitas dasar yang diperlukan untuk diameter 4,5 inci tanpa mengurangi fleksibilitas bibir.

Spesifikasi Teknis

Ukuran Nominal: 4,5 inci
Gaya Piala:Tipe V (Beban Ringan hingga Sedang)
Jenis Aktuasi:Bibir Fleksibel Berpenggerak Cairan
Bantuan:Sisipan Basis Bertulang Baja
Bahan:Nitril Tahan Abrasi Premium (NBR)
Kesesuaian Beban Fluida:Ringan hingga Sedang

Fitur Utama dan Keunggulan Rekayasa

1. Toleransi Pasir dan Puing yang Unggul: Bibir cangkir gaya V yang tipis dan fleksibel sangat efektif dalam cairan yang mengandung pasir. Hal ini memungkinkan cangkir untuk melewati partikulat dan penumpukan kerak yang dapat merusak cangkir yang lebih kaku dan memuat beban berat.

2. Penyegelan yang Digerakkan Fluida: Geometri berbentuk V memastikan bahwa bibir penyekat ditekan ke dinding selubung oleh berat kolom fluida. Desain ini memungkinkan seal positif bahkan dengan level cairan yang lebih rendah atau beban yang lebih ringan.

3. Sisipan Baja untuk Stabilitas Dasar: Dalam ukuran 4,5 inci, sisipan baja sangat penting untuk menjaga integritas struktural dasar cangkir pada mandrel, mencegah ekstrusi sekaligus menjaga bibir atas tetap sangat fleksibel.

4. Kemudahan Turun: Karena profilnya yang fleksibel, cangkir tipe V mengalami lebih sedikit hambatan saat turun, sehingga memungkinkan waktu trip lebih cepat dalam pengoperasian servis sumur.

Semua jenis cangkir Swab yang tersedia

Gaya TA: TA adalah Swab Cup beban sedang yang dibuat di sekitar bushing baja atau aluminium untuk digunakan pada sebagian besar ukuran pipa atau pipa bor. Saat berada di bawah beban, ia akan terkompresi membentuk massa karet padat untuk kapasitas pengangkatan maksimum dan keausan minimum. Diproduksi dari kompon karet yang baru dikembangkan, cangkir ini memberi pelanggan kami produk Amerika Utara berkualitas tinggi. Senyawa Frac Fluid khusus kami dikembangkan untuk ketahanan dan kinerja terbaik. Piala Swab Frac ini dirancang untuk bekerja dalam kondisi terberat.

Gaya MV: Shanghai Qinuo menawarkan Piala Swab MV profil Guiberson* yang populer dalam kompon karet fluida nitril dan frak. Cangkir memiliki selongsong aluminium atau baja dengan beberapa bibir terbalik yang memungkinkannya melewati titik sempit dan mengontrol jumlah muatan. Ini sangat efisien dalam cairan dengan pasir tersuspensi.

Gaya V: Shanghai Qinuo membawa Piala Swab Seri V dalam wadah karet tugas ringan dan tugas berat yang cocok untuk digunakan dalam cairan dengan pasir tersuspensi konsentrasi tinggi. Bibir yang terangkat dapat dengan mudah melewati titik-titik sempit dan akan terbalik untuk membuang beban yang berlebihan. Jumlah cangkir yang digunakan akan bervariasi tergantung kondisi.

Mengapa Bermitra Dengan Tim Teknik Kami?

Standar Mutu ISO 9001:2015: Fasilitas kami beroperasi berdasarkan Sistem Manajemen Mutu yang ketat, memastikan keterulangan pada proses produksi bervolume tinggi.
Perkakas & Desain In-House: Teknisi kami membantu Desain untuk Manufaktur (DFM), membantu menyempurnakan geometri komponen untuk mengurangi biaya dan meningkatkan kinerja.

Pertanyaan Umum

Pertanyaan: Mengapa saya harus memilih cup tipe V dibandingkan tipe RTL untuk casing 4,5 inci?
Jawaban: Pilih tipe V jika Anda menangani beban fluida ringan atau jika lubang sumur berisi pasir dan serpihan. RTL adalah cangkir beban berat dengan bibir kaku, sedangkan tipe V dirancang untuk fleksibilitas dan toleransi terhadap serpihan.

Pertanyaan: Apa peran sisipan baja dalam cangkir ringan ini?
Jawaban: Sisipan baja memberikan fondasi yang kokoh untuk dasar cangkir. Dalam ukuran lebih besar 4,5 inci, penguatan ini diperlukan untuk menjaga cangkir tetap terpasang pada bahu mandrel di bawah tekanan hidrostatik.

Pertanyaan: Apakah bahan NBR tahan terhadap minyak mentah?
Jawaban: Ya, senyawa Nitril bermutu tinggi (NBR) diformulasikan secara khusus untuk ketahanan yang sangat baik terhadap minyak mentah, solar, dan sebagian besar hidrokarbon ladang minyak.
