Cincin Segel Hammer Union FKM: Pemilihan Senyawa dan Dukungan
Segel union palu adalah komponen penting yang digunakan dalam sambungan selang fleksibel atau pipa dalam industri pengeboran minyak. Segel ini memastikan sambungan kedap cairan di dalam perangkat keras union, yang sangat penting untuk menjaga integritas sistem dan mencegah kebocoran.
Union palu terdiri dari tiga bagian utama: ujung berulir, ujung mur, dan mur palu. Ketika mur palu dikencangkan, ia memampatkan rakitan, menciptakan segel yang aman dengan bantuan segel elastomer. Segel dirancang dengan bibir untuk mencegahnya bergeser saat union dibalik.
Jenis Union Palu yang Umum meliputi:
Union Palu Berulir: Penunjukan angka meliputi 40, 50, 602, dan 1502; angka-angka ini bukan ukuran lubang nominal. Konfirmasikan produsen dan gambar sambungan.
Union Palu Las Tumpul:Referensi angka meliputi 602, 1502, dan 2202. Konfirmasikan sambungan las tumpul dan konfigurasi segel yang sesuai.
Union Palu Berulir & Las Tumpul: Referensi angka meliputi 100 hingga 400; konfirmasikan ukuran lubang nominal secara terpisah dan identifikasi apakah sambungannya berulir atau las tumpul.
Penawaran produk kami saat ini terutama mencakup segel union yang kompatibel dengan gayaFIG1502, FIG1002, FIG602, FIG206, dan FIG607. Selain itu, kami memiliki kemampuan untuk menyesuaikan segel untuk jenis lain berdasarkan sampel yang disediakan atau gambar teknik terperinci.

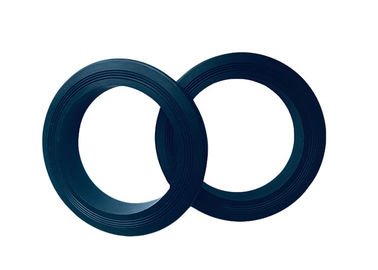

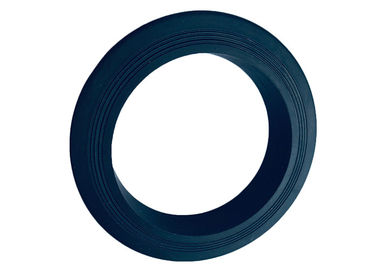

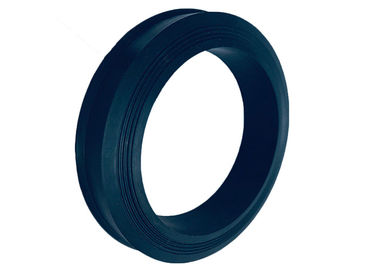

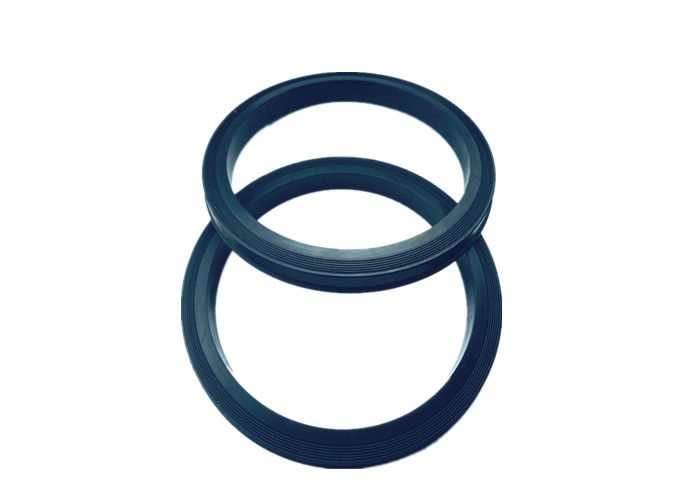

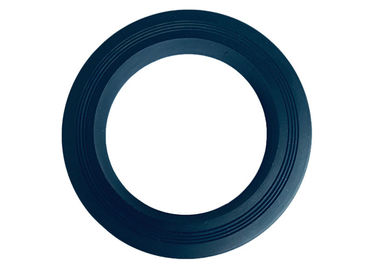

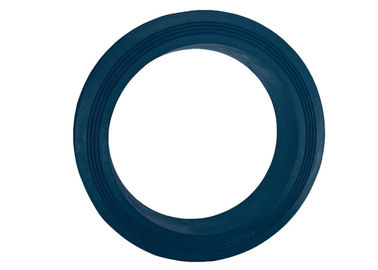

Foto Detail
Tentang Segel Union, kami dapat menyediakan:
Segel union dengan cincin kuningan:Cincin penyangga kuningan mendukung elastomer dalam desain union yang sesuai. Konfirmasikan dimensi cincin dan tingkat kuningan terhadap komponen asli; kompatibilitas dengan asam, alkali, dan cairan garam memerlukan peninjauan paduan aktual dan kondisi layanan.
Segel union dengan cincin baja tahan karat:Opsi penyangga baja tahan karat memerlukan paduan, dimensi cincin, dan konfigurasi pengikatan yang ditentukan. Ketahanan korosi bergantung pada tingkat paduan, komposisi fluida, dan suhu; identifikasi paparan klorida, asam, dan cairan pembersih sebelum memilih.
Segel union karet:Segel karet tanpa penyangga hanya digunakan di mana desain union asli menentukannya. Konfirmasikan senyawa, profil bibir, dan kompresi terpasang; kemampuan suhu dan ketahanan ekstrusi bergantung pada senyawa yang dipilih dan rakitan lengkap. Jangan mengganti segel berpenyangga dan tanpa penyangga hanya berdasarkan ukuran lubang nominal.
Pemilihan Segel Union FKM untuk Beban Fluida dan Suhu
Cincin segel union FKM ini mencakup referensi sambungan FIG 602, 1002, dan 1502, dengan ukuran nominal 2 inci, 3 inci, dan 4 inci atau kustomisasi berdasarkan gambar. Tentukan produsen union, gambar, lubang nominal, dimensi segel, dan pengaturan penyangga secara bersamaan. Nomor gambar atau ukuran nominal saja tidak menetapkan kesalingpertukaran.
Untuk penggantian, berikan referensi komponen asli dan gambar atau sampel yang tidak aus yang menunjukkan bibir penyegelan dan cincin penyangga. Tentukan senyawa FKM, kekerasan, fluida proses dan pembersih, suhu berkelanjutan dan puncak, serta siklus tekanan. Untuk paparan H2S atau dekompresi gas, minta kualifikasi yang berlaku untuk senyawa dan beban yang tepat; deskripsi FKM umum tidak mencukupi.
Tabel material berikut adalah referensi pemilihan yang diambil dari informasi produk yang ada. Rentang suhunya bukan batas operasi bersertifikat untuk segel ini. Konfirmasikan data senyawa yang dipasok dan peringkat rakitan union lengkap sebelum digunakan; kesesuaian untuk uap, refrigeran, dan layanan asam memerlukan peninjauan terpisah.
Pengantar Material
|
Material
|
Rentang suhu
|
Pertimbangan pemilihan
|
|
Nitrile
|
-40ºC hingga 120ºC
-40ºF hingga 248ºF
|
1.Saat ini karet yang paling banyak digunakan di industri segel
2.Keseimbangan luar biasa dari sifat mekanik yang baik, sifat aus, dan ketahanan kimia
3.Ketahanan terhadap sebagian besar minyak mineral dan gemuk
HNBR
-40ºC hingga 160ºC
|
|
-40ºF hingga 320ºF
|
1.Ketahanan kimia
2.Rentang suhu lebih luas daripada nitril standar
|
3.Material berkekuatan tinggi yang tahan terhadap ekstrusi, abrasi, dan keausan
4.Kesesuaian air dan uap bergantung pada tingkat senyawa dan kondisi paparan
5.Layanan H2S memerlukan kualifikasi spesifik senyawa untuk konsentrasi, tekanan, dan suhu yang dinyatakan
6.Umumnya digunakan dengan minyak bumi dan CO2
FKM-26ºC hingga 230ºC
-15ºF hingga 446ºF
|
|
1.
|
Ketahanan sangat baik terhadap suhu tinggi, minyak bumi, dan bensin
2.Konfirmasikan kompatibilitas dengan setiap bahan kimia atau refrigeran dan tingkat FKM yang dipilih
|
3.Sifat mekanik dan set kompresi bergantung pada formulasi dan suhu
4.Layanan amonia memerlukan konfirmasi kompatibilitas senyawa spesifik; jangan berasumsi kesesuaian FKM umum
PTFE
Batas suhu bergantung pada tingkat PTFE dan desain segel lengkap
Ketahanan kimia yang luas; konfirmasikan tingkat PTFE, fluida, dan desain segel
|
| PU |
-54°C hingga 105°C
|
-65°F hingga 220°F
|
| 1.Elastomer termoplastik dengan kekuatan tarik, ketangguhan, dan ketahanan aus yang lebih tinggi |
2.Kombinasi kekerasan dan elastisitas yang hebat
3.Fleksibilitas suhu rendah bergantung pada tingkat PU
|
4.Penggunaan hidrolik memerlukan tingkat PU dan desain segel yang sesuai; ini tidak menetapkan peringkat tekanan untuk segel union ini
