Referensi Ukuran dan Warna Seal Hammer Union Buna dan HNBR - FIG 1002 / 1502

Seal hammer uniondigunakan dalam sambungan antara selang fleksibel atau pipa yang digunakan dalam industri pengeboran minyak. Profil seal dipilih untuk perangkat keras union dan persyaratan operasi yang ditentukan.
Union palu terdiri dari ujung ulir, ujung mur, dan mur palu yang saat dikencangkan menyegel rakitan dengan bantuan seal elastomer. Seal ini memiliki bibir untuk mencegahnya jatuh saat dibalik.
Beberapa profil seperti Fig 206, Fig 1004, Fig 1502, Fig 2002, Fig 602, Fig 1002 dll memerlukan Seal Bibir Union Palu atau 'O'Ring tergantung pada Ukuran Union Palu.
Referensi ukuran union nominal meliputi 1, 1,5, 2, 3, 4, 6 dan 7 inci. Pilih senyawa Buna/NBR atau HNBR tertentu dan komponen pendukung kuningan atau stainless apa pun terhadap gambar union. Referensi FKM adalah opsi material terpisah. Layanan fluida atau gas asam memerlukan kualifikasi senyawa dan rakitan aktual.

Identifikasi Warna Tidak Menggantikan Persetujuan Senyawa

Sebutkan produsen union, penunjukan FIG 1002 atau 1502, ukuran nominal, dan revisi gambar untuk setiap baris pesanan. Konfirmasikan dimensi seal dan suku cadang pendukung yang diperlukan daripada mengasumsikan setiap ukuran yang terdaftar cocok untuk kedua gambar.

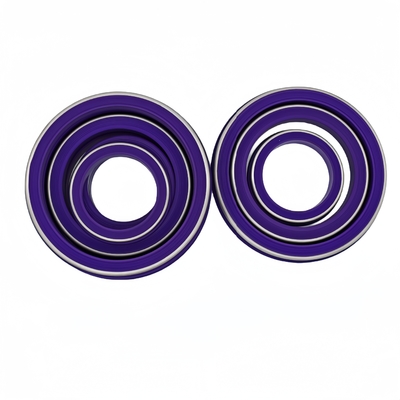

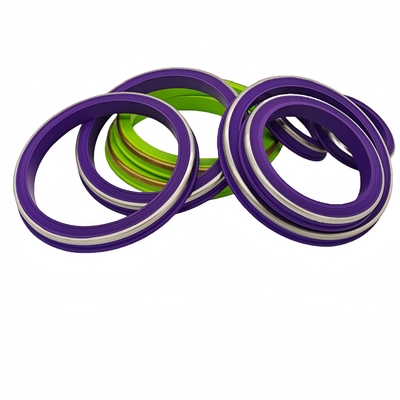

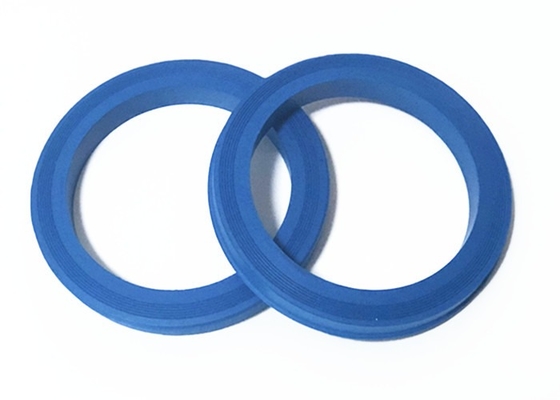

Jika identifikasi hitam, biru, atau ungu diperlukan, sepakati warna bersama dengan referensi senyawa dan nomor suku cadang. Warna saja tidak mengidentifikasi Buna, HNBR, kekerasan, atau kualifikasi layanan asam. Simpan referensi material dan gambar yang disetujui dengan suku cadang yang dipasok.

Untuk pertanyaan minyak atau gas asam, berikan komposisi fluida, siklus suhu, tekanan, dan dokumen kualifikasi yang diperlukan. Konfirmasikan senyawa aktual dan konstruksi union lengkap sebelum menyatakan persetujuan layanan atau batas tekanan.

Apa yang Disediakan Shanghai Qinuo Industry:

Cincin O Karet

• Cincin O Karet - Cincin O Karet seri As568/Cincin O Karet standar JB.
• Cincin O Karet Terenkapsulasi- Cincin O Karet silikon/ FKM
• Cincin O Karet Berlapis PTFE-berbagai macam cincin O Karet berwarna

Seal Union Palu- 1" 1,5" 2 3" 4" 6" 7"

• Seal union palu karet-tipe karet Buna/FKM/HNBR

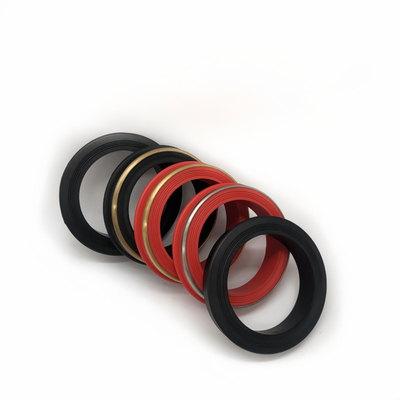

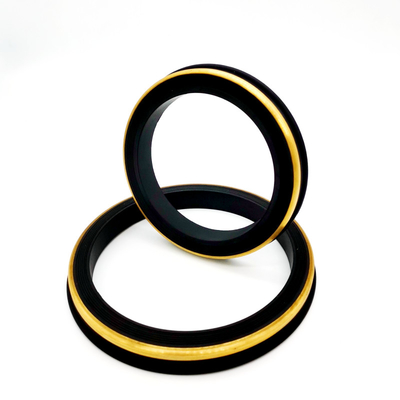

• Tipe karet dengan penyangga kuningan atau baja tahan karat

Cangkir Swab

• Tipe V 4" 5,5" dst.
• Tipe TA
• Tipe MV
• Tipe NUF
• Tipe TUF

​

Kit Seal Karet- kemasan atau label kustom tersedia

• Alat pasang #10 - Dengan cakram pecah
• Alat pasang #20 - Dengan cakram pecah
• Kit Alat Pasang AP Compact
• Kit Seal Tabung Gemuk
• Kit Pendek 3 1/2”
• Kit Batang Pemberat 3 - 1/8"
• Kit Kepala Pemicu Baker #10
• Kit Kepala Pemicu #20
• Kit #20 BP3.SEC
• Kit #10 BP3.SEC
• Kit perbaikan T-BRT
• Set T-1
• Kit Perbaikan Kepala Stripper GC

Suku Cadang Kawat:

1) Cakram Pelepas Tekanan, Berlapis ZD (aplikasi: cakram pecah (bleeder))

2) Pin Dorong Karet -hitam

3) Pin Dorong Nilon -alami

4) Mur Penahan, Baja, Berlapis ZD (Tersedia juga yang datar, miring) (aplikasi: mur penahan)

5) Sumbat Baja Berulir, dengan Potongan Bubut (aplikasi: sumbat port 5")

6) Sumbat Kuningan Berulir (aplikasi: sumbat alat pasang )

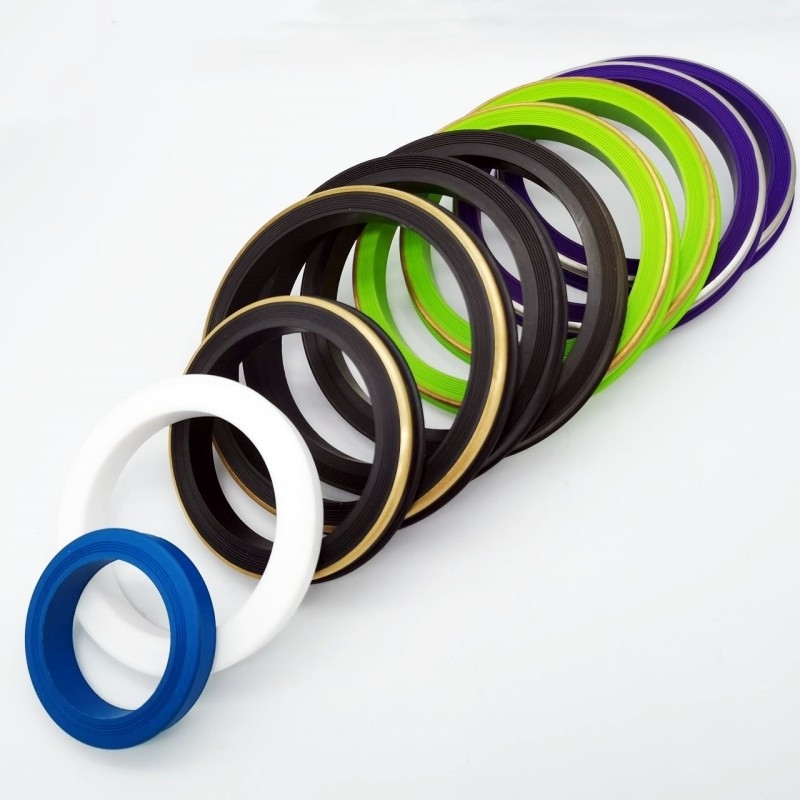

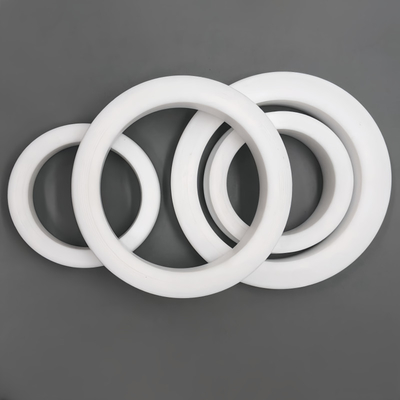

Lebih banyak gambar produk kami untuk referensi:
